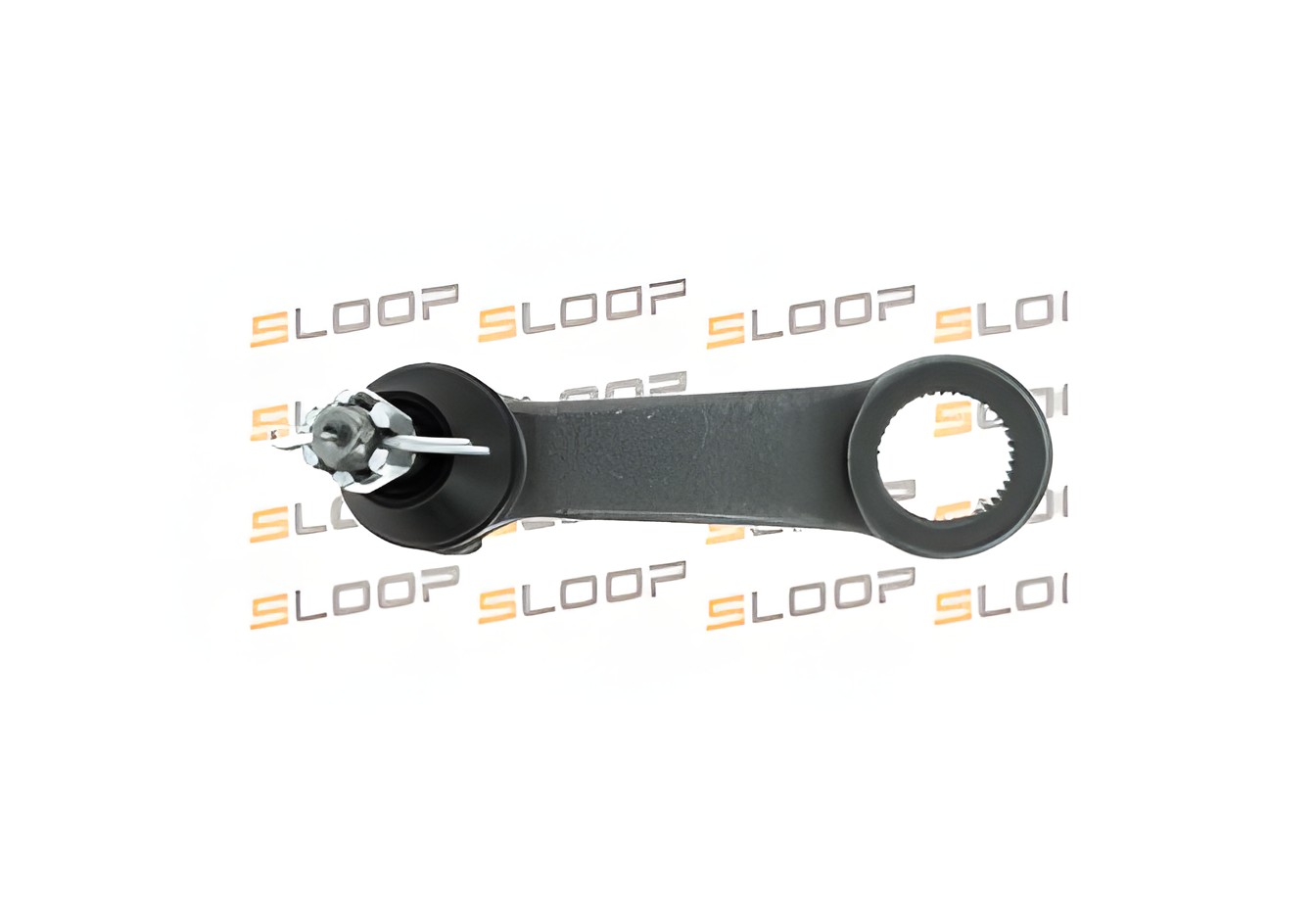

SP-7251
Pákové rameno řízení
Pro MITSUBISHI STRADA 1986-1991 RHD/LHD
Přehled
- Číslo OE
- SP-7251
- Díl
- Pákové rameno řízení
- Použití
- 1986-1991 Mitsubishi Strada RHD/LHD
- Dodání
- Výroba na zakázku / 1,000 ks min. objednávka / 90–120 days
OE křížové reference
| Značka OEM | Referenční čísla |
|---|---|
| OEM | |
| SLOOP ← naše | SP-7251SLSP-0023 |
Kompatibilita vozidel
| Rok | Výrobce | Model vozidla | Pozice |
|---|---|---|---|
| 1986 | Mitsubishi | Strada | RHD/LHD |
| 1987 | Mitsubishi | Strada | RHD/LHD |
| 1988 | Mitsubishi | Strada | RHD/LHD |
| 1989 | Mitsubishi | Strada | RHD/LHD |
| 1990 | Mitsubishi | Strada | RHD/LHD |
| 1991 | Mitsubishi | Strada | RHD/LHD |
O Pitman Armech — funkce, příznaky a časté dotazy
Pákové rameno řízení (Pitman) je kovaná ocelová páka přišroubovaná k výstupní hřídeli skříně řízení s recirkulující kuličkou — první mechanický článek mezi skříní řízení a zbytkem řídící soustavy. Při otočení volantu skříň řízení otáčí sektorovou hřídelí a pákové rameno převádí toto otáčení na boční pohyb tlak-tah, který pohání buď podélnou tyč řízení (u vozidel s pevnou nápravou) nebo středovou tyč řízení (u vozidel s paralelogramovým řízením a nezávislým předním zavěšením). Bez pákového ramene nemá výstup skříně řízení nic, proti čemu by tlačil.
Také znám jako: řídící rameno, závěsné rameno (terminologie dílen UK/EU), Pitmanová páka. Neplést s vodicí pákou řízení — vodicí páka je pasivní zrcadlový konzolový díl na protilehlé straně podvozku, který podporuje vzdálený konec středové tyče řízení a neobsahuje žádný vstup řídicí síly. Pákové rameno je aktivní, pohonem skříně řízení pohybovaná součástka.
Jak to funguje
Přeměna rotačního pohybu na lineární
Sektorová hřídel skříně řízení se otáčí v omezeném oblouku — typicky 30–35 stupňů na každou stranu od středu. Pákové rameno je k této hřídeli pevně připevněno a pohybuje se ve stejném oblouku. Protože podélná tyč nebo středová tyč je připevněna k vrcholu ramene na pevném poloměru, úhlový pohyb ramene se stane vodorovným pohybem tlak-tah, který může přesunout přední kola přes celý úhel řízení.
Mechanická výhoda a poměr řízení
Délka pákového ramene přímo ovlivňuje poměr řízení. Delší rameno převádí danou rotaci skříně řízení na větší pohyb soustavy, čímž se dosahuje lehčího řídícího úsilí na úkor odezvy — vhodné pro těžká nákladní vozidla. Kratší rameno poskytuje rychlejší, těžší řízení — preferované u lehčích výkonnostních aplikací. Aftermarketová ramena v různých délkách využívají stavitelé terénních vozidel k opravě geometrie řízení po zvýšení podvozku.
Přenos zatížení do soustavy
Veškerá řídicí síla generovaná řidičem a zesílená skříní řízení prochází pákovým ramenem před tím, než dosáhne jakékoli jiné součástky řízení. To z něj dělá jednu z nejvíce namáhaných součástí celého systému — musí odolávat ohybu v rovině pohybu, kroucení ze drážkovaného hřídelového spojení a náhlým rázovým zatížením od obrubníků a silničních překážek přenášených zpět přes kola.
Struktura a konstrukce
Páková ramena řízení jsou kována ze středně uhlíkové oceli (typicky SAE 1045) nebo vysoce pevnostní slitinové oceli (SAE 4140 pro těžká provedení) a poté tepelně zpracována pro odolnost proti ohybu a únavě. Konec náboje má vnitřní drážkovanou dutinu odpovídající sektorové hřídeli skříně řízení; svorná šroubová matice nebo velká matice s podložkou upevní rameno na kónický čep hřídele, aby nedošlo k prokluzu pod zatížením. Hrot nese kloubový kulový čep s kónickým čepem nebo závitový kónický objímkový kloub pro podélnou tyč nebo středovou tyč. MOOG a TRW dodávají páková ramena s předmontovanými kulovými objímkami; Rare Parts a Proforged nabízejí těžká provedení v SAE 1541 nebo 4140 výkovkách pro komerční a terénní aplikace.
Obvyklé příznaky poruchy
- Nadměrná vůle volantu. Nejčastější příznak — volant se pohybuje o několik centimetrů, než přední kola zareagují. Opotřebovaná kulová objímka na vrcholu ramene absorbuje vstupní signál dříve, než dosáhne podélné tyče, čímž vytváří mrtvou zónu, která se postupně zvětšuje v průběhu tisíců kilometrů.
- Vybočování nebo drift vozidla na rovných cestách. Vůle kloubu pákového ramene znamená, že kola nejsou pevně sledována poloze volantu. Při dálniční rychlosti se vozidlo odchyluje doleva nebo doprava a vyžaduje konstantní drobné korekce od řidiče.
- Klepání nebo praskání při otáčení. Opotřebovaná kulová objímka produkuje ostrý kovový úder, když kulový čep naráží na hranice opotřebené ložiskové plochy. Zvuk je nejzřetelnější při manévrech na parkovišti nebo při tvrdém zatížení řízení do zatáčky.
- Uvolněné rameno na hřídeli skříně řízení. Pokud se svorná šroubová matice uvolní nebo se drážkované spojení opotřebuje, rameno se může na hřídeli mírně otočit nezávisle na pohybu skříně řízení. To produkuje erratickou, nepředvídatelnou reakci řízení a vyžaduje okamžitou opravu — další jízda rychle poškodí sektorovou hřídel.
- Pilovité nebo rychlé opotřebení pneumatik. Vůle pákového ramene umožňuje drift úhlu sbíhavosti pod zatížením, což způsobuje boční odírání pneumatik. Výsledný pilovitý nebo jednostranný vzor opotřebení dezénu je často prvním příznakem vůle v řídící soustavě zaznamenaným při rutinní kontrole pneumatik.
Časté dotazy o Pitman Armech
Jak dlouho vydrží pákové rameno řízení?
Samotný výkovek pákového ramene se zřídkakdy porouchá; opotřebovává se kulový kloub na vrcholu. Při normálním provozu na zpevněných komunikacích vydrží kloub 150 000–250 000 km. Terénní provoz, těžké tažení nebo koroze solemi mohou vyžadovat výměnu při méně než 80 000 km. Mnoho pákových ramen přežije vozidlo při použití na hladkých cestách bez terénního provozu.
Potřebuji seřízení geometrie po výměně pákového ramene?
Ano. Vyjmutí a zpětná montáž pákového ramene mění středovou polohu řídící soustavy a může posunout volant mimo střed. Minimálně je nutné obnovit nastavení sbíhavosti předních kol. Pokud bylo rameno před výměnou uvolněné na hřídeli, mohl se také posunout náklon osy klonění a je potřeba ho zkontrolovat na stojanu pro seřízení geometrie.
Je pákové rameno totéž co vodicí páka řízení?
Ne. Pákové rameno je připevněno ke skříni řízení a poháněno jí — je to vstup výkonu do soustavy. Vodicí páka je pasivní otočná konzola přišroubovaná k nosníku podvozku na protilehlé straně vozidla; podporuje vzdálený konec středové tyče a neobsahuje žádný vstup řídicí síly. Obě jsou přítomny u vozidel s paralelogramovým řízením. Vozidla s pevnou nápravou (s podélnou tyčí) mají pákové rameno, ale ne vodicí páku.
Mohu jezdit s opotřebovaným pákovým ramenem?
Krátké vzdálenosti při nízké rychlosti jsou možné, ale pákové rameno s výraznou vůlí způsobuje nepřesné a nepředvídatelné řízení. Pokud je samotné rameno prasknuté nebo ohnuté, vozidlo neřiďte — prasknutí ramene znamená úplnou ztrátu řízení. Vyměňte neprodleně, jakmile je potvrzeno klepání nebo viditelný pohyb u kulové objímky.
Která vozidla používají pákové rameno řízení?
Každé vozidlo se skříní řízení s recirkulující kuličkou — především lehká nákladní vozidla, terénní pickupy v plné velikosti, větší SUV, autobusy a komerční vozidla. Běžné příklady zahrnují Toyota Hilux Surf (4Runner), Toyota Land Cruiser série 70/80/100, Nissan Patrol Y61, Nissan Pick Up D22 (Frontier), Chevrolet Silverado/Sierra (před rokem 2007), Ford F-150 (před rokem 2004 s pevnou přední nápravou), Mitsubishi L200/Pajero starší generace. Moderní osobní automobily s hřebenovým řízením pákové rameno nemají.
Lze pákové rameno opravit, nebo musí být vyměněno?
Vždy vyměněno. Svařování nebo frézování pákového ramene za účelem jeho obnovy mění tepelné zpracování kovu a vlastnosti únavy nepředvídatelně. Vysoká cyklická zatížení a potenciál pro náhlý ráz z poškozeného ramene představují vážné bezpečnostní riziko. Náklady na výměnu jsou nízké ve srovnání s důsledky selhání.
Související díly
Časté dotazy
Je to originální OEM díl MITSUBISHI?
Ne. Jedná se o aftermarketový náhradní díl vyrobený společností SLOOP, navržený tak, aby splňoval OEM specifikace. OE číslo SP-7251 je uváděno výhradně v rámci nominativního fair use za účelem identifikace kompatibility s vozidlem — neznamená licencování, potvrzení ani přidruženost k žádnému výrobci vozidel.
Jak potvrdím, že tento díl odpovídá OE SP-7251?
Testováno na tvarovou, montážní a funkční shodu s OEM specifikací. Protokoly o zkouškách materiálů a výkresová dokumentace jsou zasílány s každou nabídkou. U velkoobjemových objednávek vyrobíme vzorkový předsériový kus pro ověření Vaším oddělením kontroly kvality před zahájením hlavní výroby.
Jaké certifikace a normy kvality držíte?
Řízení kvality ISO 9001:2015, plus REACH / RoHS pro shodu s EU. Protokoly o zkouškách materiálů a dokumentace PPAP jsou dostupné na vyžádání pro kupující 1. úrovně. Certifikáty jsou přiloženy k první zásilce každého nového SKU.
Nabízíte vzorky?
Žádné bezplatné vzorky. Vaše první objednávka slouží zároveň jako kvalifikační šarže. Výrobní sérii pozdržíme, dokud nepotvrdíte vizuální a rozměrovou kontrolu z prvního kartonu. Pokud je cokoli mimo specifikaci, vyrobíme to znovu na naše náklady.
Platební podmínky?
100 % T/T (bankovní převod) před zahájením výroby. Pouze USD. Bankovní údaje a proforma faktura jsou zaslány po odsouhlasení nabídky. Žádné úvěrové podmínky, žádné akreditivy na první objednávku.
Dodací lhůta a expedice?
Skladové položky jsou expedovány do 15–30 days od potvrzení platby. Výroba na zakázku: 90–120 days od potvrzení platby. Námořní přeprava z tchaj-wanského přístavu: 25–40 dní v závislosti na destinaci (nejběžnější). Letecká přeprava dostupná na vyžádání pro urgentní objednávky. Nabídku lze zpracovat na základě FOB Tchaj-wan nebo DDP do Vašeho skladu.
Co když potřebuji díl, který v katalogu nemáte?
Nahrajte svůj kompletní poptávkový seznam dílů na stránce s nabídkou. Porovnáme každou položku, kterou vyrábíme, a ostatní zařadíme do plánu výroby. Agregované poptávky přímo ovlivňují naši následující výrobní sérii.
