CPM-9

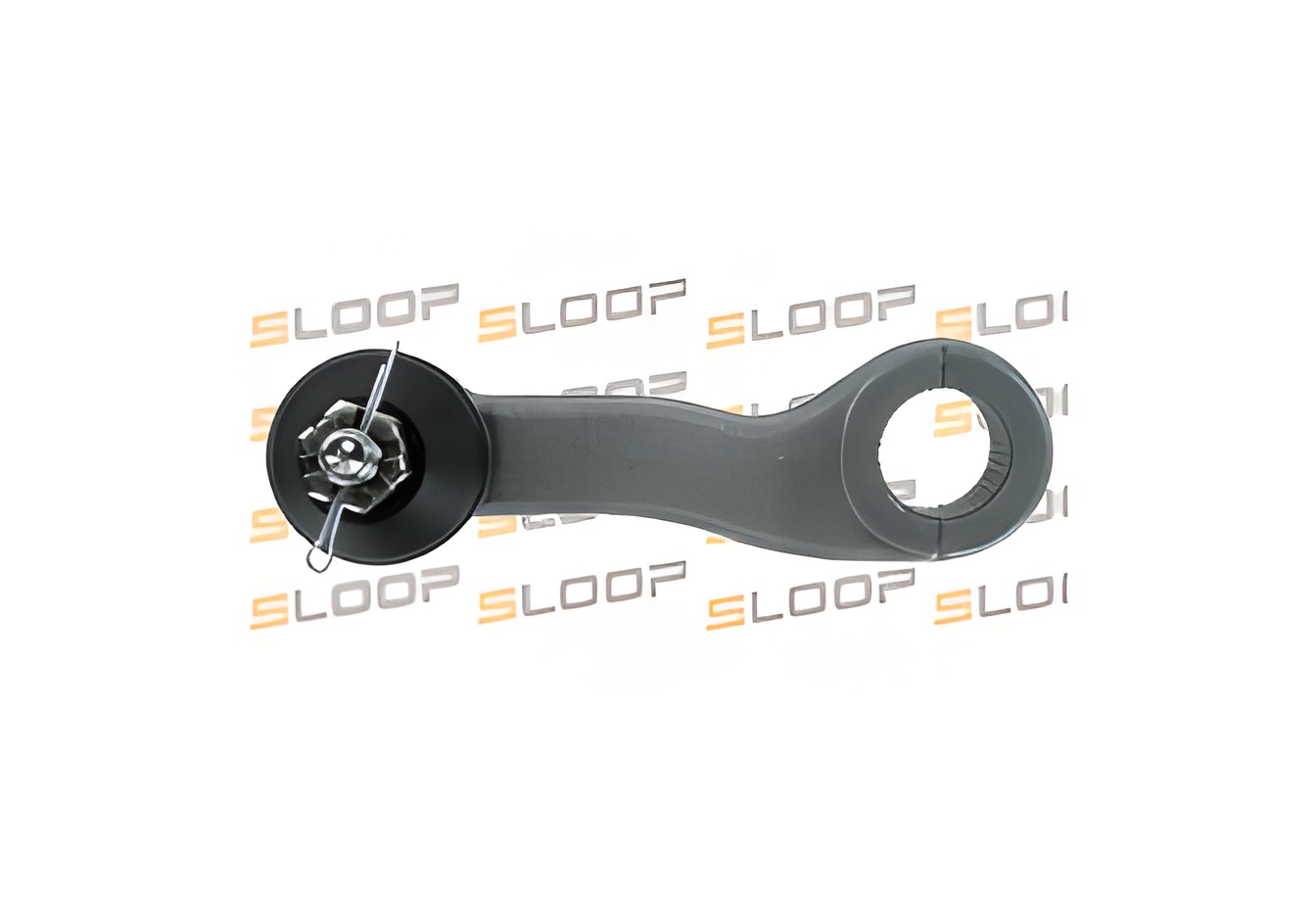

ピットマンアーム
適合車種： MITSUBISHI FORTE (L200) 1980- RHD/LHD
概要
- OE番号
- CPM-9
- 部品
- ピットマンアーム
- 適用車種
- 1980 Mitsubishi Forte (L200) RHD/LHD
- 在庫状況
- 受注生産 / 1,000 個 最小発注数 / 90–120 days
適合車両
| 年 | メーカー | モデル | 取り付け位置 |
|---|---|---|---|
| 1980 | Mitsubishi | Forte (L200) | RHD/LHD |
Pitman Armについて — 機能・症状・よくある質問
ピットマンアームは、ボール循環式ステアリングギアボックスの出力シャフトにボルト留めされた鍛造鋼製レバーです——ステアリングギアボックスとその他のステアリングリンケージの間の最初の機械的リンクです。ステアリングホイールが回されるとギアボックスがセクターシャフトを回転させ、ピットマンアームはその回転をドラッグリンク（ソリッドアクスス車両）またはセンターリンク（パラレログラム式ステアリングIFS車両）を駆動する横方向の押し引き動作に変換します。ピットマンアームがなければ、ステアリングギアボックスの出力は何も押す対象がありません。
別名：ステアリングアーム、ドロップアーム（英国・EUワークショップ用語）、ピットマンレバー。アイドラーアームと混同しないでください——アイドラーアームはシャシー反対側にボルト留めされた受動的な鏡像ブラケットで、センターリンクの遠端を支持するのみでステアリング力入力はありません。ピットマンアームはギアボックス駆動の能動的なコンポーネントです。
仕組み
回転運動から直線運動への変換
ステアリングギアボックスのセクターシャフトは通常、センターから各側30〜35度の限られた弧状に回転します。ピットマンアームはそのシャフトに固定され、同じ弧状に揺動します。ドラッグリンクまたはセンターリンクがアームの先端に固定半径でピン留めされているため、アームの角度運動は前輪をフルステアリングロックまで動かせる水平方向の押し引きになります。
機械的アドバンテージとステアリングレシオ
ピットマンアームの長さがステアリングレシオに直接影響します。長いアームは、特定のギアボックス回転をより多くのリンケージ移動に変換し、大型トラックに有用な軽い操舵力を提供しますが、レスポンスが鈍くなります。短いアームはよりクイックで重いステアリングを実現し——より軽量なパフォーマンス用途に好まれます。長さの異なるアフターマーケット製アームは、サスペンションリフト後のステアリングジオメトリー補正にオフロードビルダーが使用します。
リンケージへの荷重伝達
ドライバーが発生させてギアボックスが増幅するすべてのステアリング力は、他のステアリング部品に到達する前にピットマンアームを通ります。これによりシステム全体で最も応力がかかる部品の一つとなります——動作平面でのたわみ、スプラインシャフト接続によるねじり、そして車輪から伝達される縁石や路面の障害物からの急激な衝撃荷重に耐える必要があります。
構造と設計
ピットマンアームは中炭素鋼（通常SAE 1045）または高強度合金鋼（ヘビーデューティ用途ではSAE 4140）で鍛造され、たわみと疲労への耐性のために熱処理されます。ハブ端にはステアリングギアボックスのセクターシャフトに合うスプラインボアがあります。ピンチボルトまたは大型ナットとワッシャーがアームをシャフトテーパーに固定し、荷重下でのスリップを防ぎます。先端にはドラッグリンクまたはセンターリンク用のテーパースタッドボールジョイントまたはネジ式テーパーソケットが付いています。MOOGとTRWはボールソケット取り付け済みのピットマンアームを供給しています。Rare PartsとProforgedは商業用およびオフロード用途向けにSAE 1541または4140鍛造のヘビーデューティユニットを提供しています。
よくある故障の症状
- 過度なステアリングホイールの遊び. 最も一般的な症状——ステアリングホイールが数センチ動いても前輪が反応しません。アーム先端の摩耗したボールソケットがドラッグリンクに到達する前に入力を吸収し、何千キロもかけて徐々に大きくなるデッドゾーンを作ります。
- 直進路での車両のさまよいや流れ. ピットマンアームジョイントの遊びにより、車輪はステアリングホイールの位置にしっかり追従しなくなります。高速道路では車両が左右に流れ、ドライバーは直進を維持するために常に小さな修正が必要です。
- 操舵時のガタン・ポップ音. 摩耗したボールソケットは、ステアリングがコーナーで負荷を受けるとき、または向きを変えるときにボールスタッドが摩耗した軸受面の限界にぶつかる鋭い金属音を発します。駐車場での操作時やステアリングがコーナーで大きく切り込まれるときに最も明らかです。
- ギアボックスシャフト上のルーズなアーム. ピンチボルトが緩むかスプライン接続が摩耗すると、アームがギアボックスの動きとは独立してシャフト上で少し回転することがあります。これにより予測不可能なステアリング反応が生じ、直ちに修理が必要です——走行を続けるとセクターシャフトが急速に損傷します。
- フェザードまたは急速なタイヤ摩耗. ピットマンアームの遊びにより、荷重下でトー角が変動し、タイヤが横方向にこすれます。その結果として生じるフェザードまたは片側の摩耗パターンは、定期タイヤ点検でステアリングリンケージの遊びが初めて気づかれる最初のサインとなることが多いです。
Pitman Armに関するよくある質問
ピットマンアームの耐久性はどのくらいですか？
ピットマンアームの鍛造体自体が破損することは稀です。先端のボールジョイントが摩耗します。通常の舗装路走行では継手は150,000〜250,000 km持ちます。オフロード走行、重い牽引、または塩害は80,000 km未満での交換を必要とする場合があります。多くのピットマンアームは、オフロード走行なしの平坦な道路で使用された場合、車両の寿命を超えることがあります。
ピットマンアーム交換後にホイールアライメントは必要ですか？
はい。ピットマンアームを取り外して再取り付けするとステアリングリンケージのセンタリング位置が変化し、ステアリングホイールがオフセンターになることがあります。最低限フロントトーのリセットが必要です。交換前にアームがシャフト上でゆるんでいた場合、キャスターもずれている可能性があり、アライメントラックでの確認が必要です。
ピットマンアームとアイドラーアームは同じですか？
いいえ。ピットマンアームはステアリングギアボックスに取り付けられ、駆動されます——リンケージへの動力入力です。アイドラーアームは車両反対側のシャシーフレームにボルト留めされた受動的なピボットブラケットで、センターリンクの遠端を支持しますがステアリング力入力はありません。両方ともパラレログラム式ステアリング車両に存在します。ソリッドアクスス車両（ドラッグリンク付き）にはピットマンアームはありますがアイドラーアームはありません。
ピットマンアームが摩耗したまま走行できますか？
低速での短距離走行は可能ですが、大きな遊びのあるピットマンアームはステアリングを不正確で予測不可能にします。アーム自体にひびや曲がりがある場合は走行しないでください——アームの破断はステアリングの完全喪失を意味します。ボールソケットでのガタ音や目に見える動きが確認されたら早急に交換してください。
ピットマンアームはどの車両に使用されていますか？
ボール循環式ステアリングギアボックスを搭載したすべての車両——主にライトトラック、フルサイズピックアップ、大型SUV、バス、商用車。一般的な例：トヨタハイラックスサーフ（4ランナー）、トヨタランドクルーザー70/80/100系、日産パトロールY61、日産ピックアップD22（フロンティア）、シボレーシルバラード/GMCシエラ（2007年以前）、フォードF-150（2004年以前のソリッドフロントアクスス）、三菱L200/パジェロ旧世代。ラック・アンド・ピニオン式の現代乗用車にはピットマンアームはありません。
ピットマンアームは修理できますか、それとも交換が必要ですか？
常に交換が必要です。ピットマンアームを修復するための溶接や機械加工は、金属の熱処理と疲労特性を予測不可能に変化させます。高い繰り返し荷重と急激な衝撃の可能性を考えると、損傷したアームは深刻な安全リスクとなります。交換コストは破損した場合の結果と比べて低いものです。
関連部品
よくあるご質問
これはMITSUBISHIの純正OEM部品ですか？
いいえ。これはSLOOPが製造するアフターマーケット代替品であり、OEM仕様を満たすよう設計されています。OE番号CPM-9は、車両適合性の識別のみを目的としたノミナティブ・フェアユースの範囲内で参照しており、いかなる車両メーカーとのライセンス契約、推奨関係、または提携関係を意味するものではありません。
この部品がOE CPM-9に適合することをどう確認すればよいですか？
OEM仕様に対してフォーム・フィット・ファンクション試験済みです。材料試験報告書および寸法図はすべての見積もりに添付してお送りします。大量注文の場合は、本生産前に御社の品質管理チームによる確認のためサンプルグレードの先行試作品を製作いたします。
どのような認証や品質基準を取得していますか？
ISO 9001:2015品質管理システムを取得しており、EU対応のREACH / RoHS準拠も確認済みです。ティア1バイヤーからのご要望に応じて、材料試験報告書およびPPAP文書も提供可能です。新SKUの初回出荷時には認証書も同梱いたします。
サンプル提供はありますか？
無償サンプルは提供しておりません。最初のご注文が認定バッチを兼ねます。最初のカートンから目視・寸法検査にてご確認いただいた後、本生産ランを開始いたします。仕様外の項目があれば、当社負担で再製作いたします。
支払条件は？
生産開始前に100% T/T（銀行電信送金）。USD決済のみ。見積もりご承認後に銀行情報と前払い請求書をお送りします。信用取引なし、初回注文での信用状（L/C）は受け付けておりません。
リードタイムと出荷方法は？
在庫品は入金確認後15–30 daysで出荷。受注生産品：入金確認後90–120 days。台湾港からの海上輸送：目的地によって25〜40日（最多）。緊急注文には航空輸送も対応可能です。FOB台湾またはDDP御社倉庫での見積もりも可能です。
取り扱いのない部品が必要な場合はどうすればよいですか？
見積もりページにて全部品の問い合わせをアップロードしてください。取り扱い品については全ライン照合し、未取り扱い品については製造ロードマップのフラグを立てます。集積した問い合わせが次の生産バッチを直接決定します。
