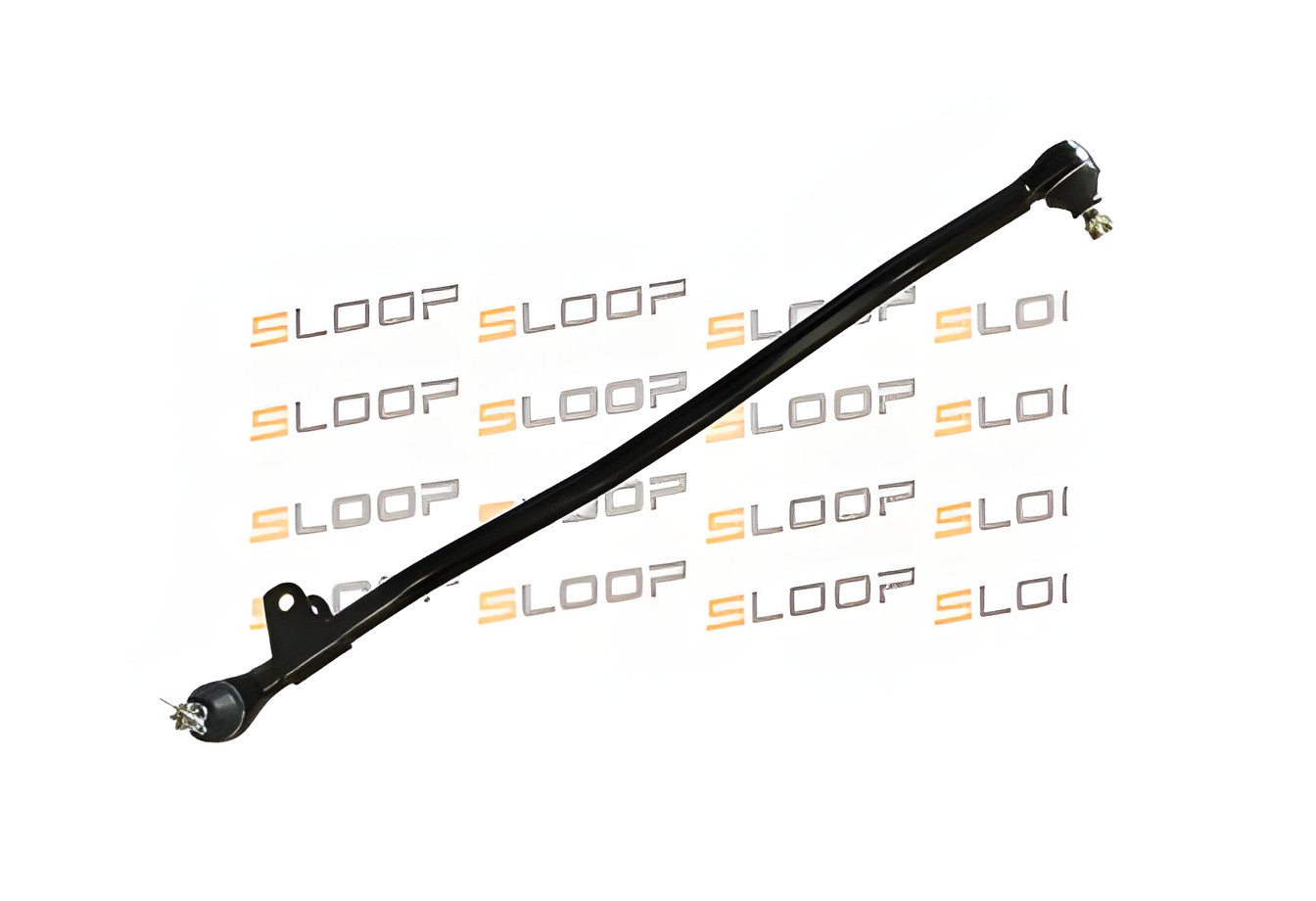

SLSD-0007
ドラッグリンク
概要
- OE番号
- SLSD-0007
- 部品
- ドラッグリンク
- 適用車種
- OE番号でご確認ください
- 在庫状況
- 受注生産 / 1,000 個 最小発注数 / 90–120 days
OEクロスリファレンス
| OEMブランド | 参照番号 |
|---|---|
| OEM | |
| SLOOP ← 当社品 | SLSD-0007 |
Drag Linkについて — 機能・症状・よくある質問
ドラッグリンクは、ソリッドアクスルまたはビームアクスル式フロントサスペンションにおいて、ピットマンアームからフロント車輪のステアリングアームへ操舵力を伝える接続ロッドです。一方の前輪を直接動かし、クロスタイロッドが反対側の車輪に入力を伝えます。重型商用トラック、ソリッドフロントアクスルを持つフルサイズピックアップ・SUV、旧型4×4オフロード車に採用されています——重厚なソリッドビームアッセンブリが発生する横方向の力にラック・アンド・ピニオン式では対応できない用途です。
別名：コネクティングロッド、ステアリングロッド、またはワークショップマニュアルによってはドラッグロッドとも呼ばれます。注意：ドラッグリンクとセンターリンクは異なります。センターリンク（リレーロッドとも呼ばれる）はアイドラーアームとピットマンアームの両方で支持され、左右両方のタイロッドエンドが取り付けられた独立懸架式車両のパラレログラム式ステアリングの横断バーです。ドラッグリンクはソリッドアクスル車輪ハブのピットマンアームからステアリングアームに直接つながり、アイドラーアームは関与せずタイロッドもドラッグリンクには取り付けられません。この2つの用語は日常会話で混同されることがありますが、機械的に異なる部品として異なるサスペンション構造に対応しています。
仕組み
ピットマンアームからナックルへの直接動力伝達
ドライバーがステアリングホイールを回すと、ステアリングギアボックスがピットマンアームを弧状に回転させます。ドラッグリンクはその弧状の動きを、フロント車輪のナックルまたはアクスルハブにボルト留めされたステアリングアームに作用する前後または斜め方向の押し引き動作に変換し、右側車輪をステアリング角度で振り回します。ドラッグリンクのジオメトリー——長さと取り付け角度——がステアリングレシオと駆動アクスルのアッカーマン補正を決定します。
クロスタイロッドによる左右協調
ほとんどのソリッドアクスス構成では、ドラッグリンクは一方の車輪のみを直接操舵します。別のクロスタイロッド（トラックロッド）がアクスル全体の2つのステアリングアームを接続し、両車輪が同時にステアリング入力を受け取れるようにします。ドラッグリンクとタイロッドの相対的な長さとピボット高さは、ソリッドアクスが路面の凹凸で上下するときに生じる不要なトー変化（バンプステア）を最小化するためにアライメント時に慎重に合わせる必要があります。
各端での高荷重対応アーティキュレーション
ドラッグリンクの両端には、ピットマンアームとステアリングアームが複数の平面で同時にピボットできる大径ボールジョイントまたはテーパーソケットジョイントが付いています。ソリッドアクスス4×4車両では、サスペンションがオフロード地形で動くときにアクススも傾くため、これらのジョイントに非常に高いアーティキュレーション角度が求められます——これが乗用車のパラレログラム式リンケージのものより大径で重厚なドラッグリンクボールジョイントが必要な理由です。
構造と設計
ドラッグリンクは中炭素鋼または4140クロモリの重断面鍛造またはシームレスチューブ鋼製ロッドで、両端に大径ボールジョイントまたはネジ式テーパーソケットを備えています。MOOGはグリスがスタッドまでベアリングを通って流れる焼結金属製ガッシャーベアリングを使用したドラッグリンクを供給し、高荷重下での摩擦を低減し継手寿命を延長します。TRWと555はフィールドサービス可能な潤滑のためグリスニップル付き鍛造ハウジング設計を提供しています。大型トラックのドラッグリンクはライト4×4のものより断面が大幅に大きく——セミトラックのドラッグリンクは4 kg以上あり、スタッド径30 mm以上のボールジョイントを使用します。長さは車種固有です。不正確な長さを使用するとアッカーマンジオメトリーが変わり、深刻なバンプステアを引き起こします。
よくある故障の症状
- 直進路でのさまよいや流れ. 摩耗したボールジョイントがステアリング入力経路に遊びを生じさせます。車輪はステアリングホイールの位置に正確に追従しなくなり——車両は左右に流れ、直進を維持するために常に小さな修正が必要です。
- バンプステア——段差通過時の予期しないトー変化. 曲がったドラッグリンクはアクスが上下するときに車輪のトー角がずれる有効ステアリングジオメトリーを変化させ、ステアリングホイール入力なしに段差でハンドルが取られたり揺れたりします。これは摩耗したジョイントのガタ音とは異なり、幾何学的に損傷していない曲がったロッドでも発生する場合があります。
- 操舵時のガタン・ノック音. 摩耗したボールジョイントが、ステアリングがコーナーで負荷を受けるとき、または後退方向に向きを変えるときにソケット内でガタつきます。大型トラックではジョイントが大きいためガタ音が特に大きく聞こえます。
- 低速でのステアリングホイールシミー. 両ドラッグリンクジョイントの遊びが車輪のアンバランスや路面の凹凸を、ステアリングコラムを通じてフィードバックされる共鳴シミーに増幅させます。このシミーは通常40〜80 km/h帯に現れ、高速では自然減衰することがあります。
- 目に見える変形や腐食. 小型ステアリングロッドと異なり、商用車のドラッグリンクは目視検査がしやすいです。折れ曲がった、変形した、または重度に腐食したロッドは直ちに交換する必要があります——フルステアリング荷重下でドラッグリンクが破断すると完全な方向制御喪失を招きます。
Drag Linkに関するよくある質問
ドラッグリンクとセンターリンクの違いは何ですか？
ドラッグリンクはピットマンアームをソリッドアクスス車両のステアリングアームに直接つなぎます——操舵力を伝える唯一のリンクで、アイドラーアームは関与しません。センターリンク（リレーロッド）は独立懸架式車両のパラレログラム式ステアリングで使用される横断バーで、両端で支持され（ピットマンアームとアイドラーアーム）、左右両方のタイロッドエンドが取り付けられます。この2つは構造的に異なり、互換性はありません。
どの車両がドラッグリンクを使用していますか？
重型商用トラック（セミトラック、大型バン、バス）、フルサイズソリッドフロントアクスス4×4——旧型トヨタランドクルーザー（FJ40、FJ55、70系）、日産パトロール（Y60/Y61）、三菱パジェロ第1世代、ランドローバーディフェンダー、フォードF-250/F-350スーパーデューティ（ソリッドフロントアクスス式、IFSモデル以前）、ジープラングラーTJ/JK。独立懸架式（ほとんどの乗用車と現代のSUVの多数）にはセンターリンクまたはラック・アンド・ピニオンが使用され、ドラッグリンクはありません。
ドラッグリンクの耐久性はどのくらいですか？
主に舗装路で使用されるよく整備されたライト4×4では150,000〜250,000 kmが達成可能です。激しいオフロード走行、塩害、岩や轍からの衝撃は60,000〜100,000 kmでの交換を必要とします。大型トラックのドラッグリンクは目視症状に関わらず定期スケジュール（通常50,000〜100,000 km毎）で検査されます。
ドラッグリンクが摩耗したまま走行できますか？
非常に短距離・低速でなければ安全ではありません。摩耗したボールジョイントは、既に現代のラック・アンド・ピニオン車より反応の鈍い車両での予測不可能なステアリング反応を生み出します。ドラッグリンクジョイントが完全に破損すると、ステアリング入力が車輪から切り離されます——遊びやガタ音が確認されたら直ちに交換してください。
ドラッグリンク交換後にホイールアライメントは必要ですか？
はい。ドラッグリンクのジオメトリーはフロントトーに影響し、ソリッドアクスス構成ではアッカーマン補正にも影響します。交換後、資格を持つ技術者がフロントトーを規定値に合わせ、サスペンション上下動を通じたバンプステアを確認する必要があります。4×4車両ではキャスターの確認も推奨されます。
曲がったドラッグリンクを矯正することはできますか、それとも交換が必要ですか？
必ず交換が必要です。ステアリングロッドの変形を矯正するために加熱または曲げると、金属の結晶構造が変化して予測不可能な応力集中が生じます。曲がったドラッグリンクは修理ではなく常に新品に交換する必要があります。
よくあるご質問
これはTOYOTAの純正OEM部品ですか？
いいえ。これはSLOOPが製造するアフターマーケット代替品であり、OEM仕様を満たすよう設計されています。OE番号SLSD-0007は、車両適合性の識別のみを目的としたノミナティブ・フェアユースの範囲内で参照しており、いかなる車両メーカーとのライセンス契約、推奨関係、または提携関係を意味するものではありません。
この部品がOE SLSD-0007に適合することをどう確認すればよいですか？
OEM仕様に対してフォーム・フィット・ファンクション試験済みです。材料試験報告書および寸法図はすべての見積もりに添付してお送りします。大量注文の場合は、本生産前に御社の品質管理チームによる確認のためサンプルグレードの先行試作品を製作いたします。
どのような認証や品質基準を取得していますか？
ISO 9001:2015品質管理システムを取得しており、EU対応のREACH / RoHS準拠も確認済みです。ティア1バイヤーからのご要望に応じて、材料試験報告書およびPPAP文書も提供可能です。新SKUの初回出荷時には認証書も同梱いたします。
サンプル提供はありますか？
無償サンプルは提供しておりません。最初のご注文が認定バッチを兼ねます。最初のカートンから目視・寸法検査にてご確認いただいた後、本生産ランを開始いたします。仕様外の項目があれば、当社負担で再製作いたします。
支払条件は？
生産開始前に100% T/T（銀行電信送金）。USD決済のみ。見積もりご承認後に銀行情報と前払い請求書をお送りします。信用取引なし、初回注文での信用状（L/C）は受け付けておりません。
リードタイムと出荷方法は？
在庫品は入金確認後15–30 daysで出荷。受注生産品：入金確認後90–120 days。台湾港からの海上輸送：目的地によって25〜40日（最多）。緊急注文には航空輸送も対応可能です。FOB台湾またはDDP御社倉庫での見積もりも可能です。
取り扱いのない部品が必要な場合はどうすればよいですか？
見積もりページにて全部品の問い合わせをアップロードしてください。取り扱い品については全ライン照合し、未取り扱い品については製造ロードマップのフラグを立てます。集積した問い合わせが次の生産バッチを直接決定します。
