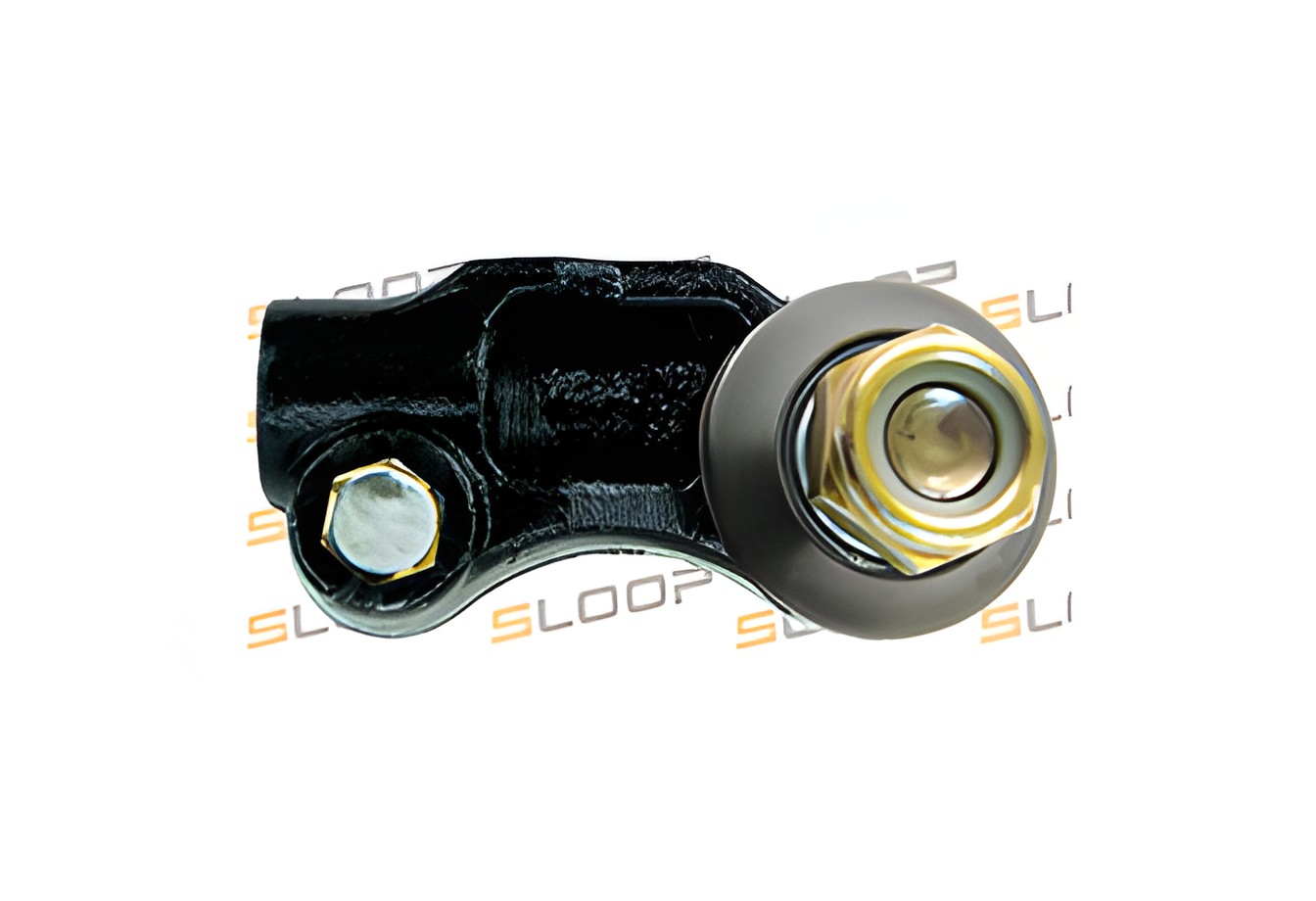

타이로드 엔드는 조향 링키지에서 가장 바깥쪽의 볼 조인트 연결부입니다 — 랙(또는 센터 링크)에서 각 앞바퀴의 조향 너클로 조향 운동을 전달하는 마모 부품입니다. 현대식 랙 앤 피니언이든 구형 평행 사변형이든 모든 조향 시스템에는 타이로드 엔드가 있으며, 이는 글로벌 애프터마켓에서 가장 많이 팔리는 조향 마모 부품 중 하나입니다.

다른 명칭: 아우터 타이로드 엔드, 스티어링 타이로드 엔드, 트랙 로드 엔드(영국/EU), TRE.

작동 원리

측방향-각도 운동 변환

조향 랙은 직선으로 좌우로 이동합니다. 타이로드 엔드는 그 측방향 추력을 조향 너클을 피봇 주위로 스윙시키는 각도 운동으로 변환하여 바퀴를 돌립니다.

토 조정

이너 및 아우터 타이로드 사이의 나사산 슬리브가 앞 토 조정기입니다 — 돌리면 링키지가 길어지거나 짧아져 토가 열리거나 닫힙니다. 모든 휠 얼라인먼트 토 교정은 이 조인트에서 이루어집니다.

서스펜션 관절 운동

타이로드 엔드 내의 볼 조인트는 조향 너클이 조향 입력을 전달하면서도 서스펜션과 함께 오르내릴 수 있게 해줍니다 — 없다면 노면 충격 시 조향이 결합될 것입니다.

구조 및 설계

내부 볼 스터드, 밀봉 그리스 처리된 베어링 면, 고무/폴리우레탄 더스트 부츠가 있는 단조 강철 하우징. 스터드에는 테이퍼형 샤프트와 성형 너트 및 코터 핀(또는 셀프 잠금 너트)이 있어 조향 너클에 잠급니다. 대부분의 차량에서 좌우 로드 슬리브의 나사산 방향은 반대로, 조인트를 분리하지 않고도 토 조정이 가능합니다.

흔한 고장 증상

• 노면 충격이나 방향 전환 시 쿵 소리. 소켓 안에서 덜거덕거리는 마모된 볼 조인트. 보통 저속 주차 조작 시 가장 잘 들립니다.
• 막연하거나 느슨한 조향 느낌. 앞바퀴가 반응하기 전에 스티어링 휠의 과도한 유격 — 입력이 마모된 조인트에 흡수됩니다.
• 내측 엣지 타이어 마모. 마모된 조인트가 바퀴를 벌어지게 하면서 토가 토아웃으로 이동하여 타이어의 내측 어깨를 마찰합니다.
• 얼라인먼트 후 스티어링 휠 비정렬. 마모된 조인트는 하중이 가해지면 토 설정을 유지할 수 없어, 수일 또는 수주 내에 얼라인먼트가 "벗어납니다".
