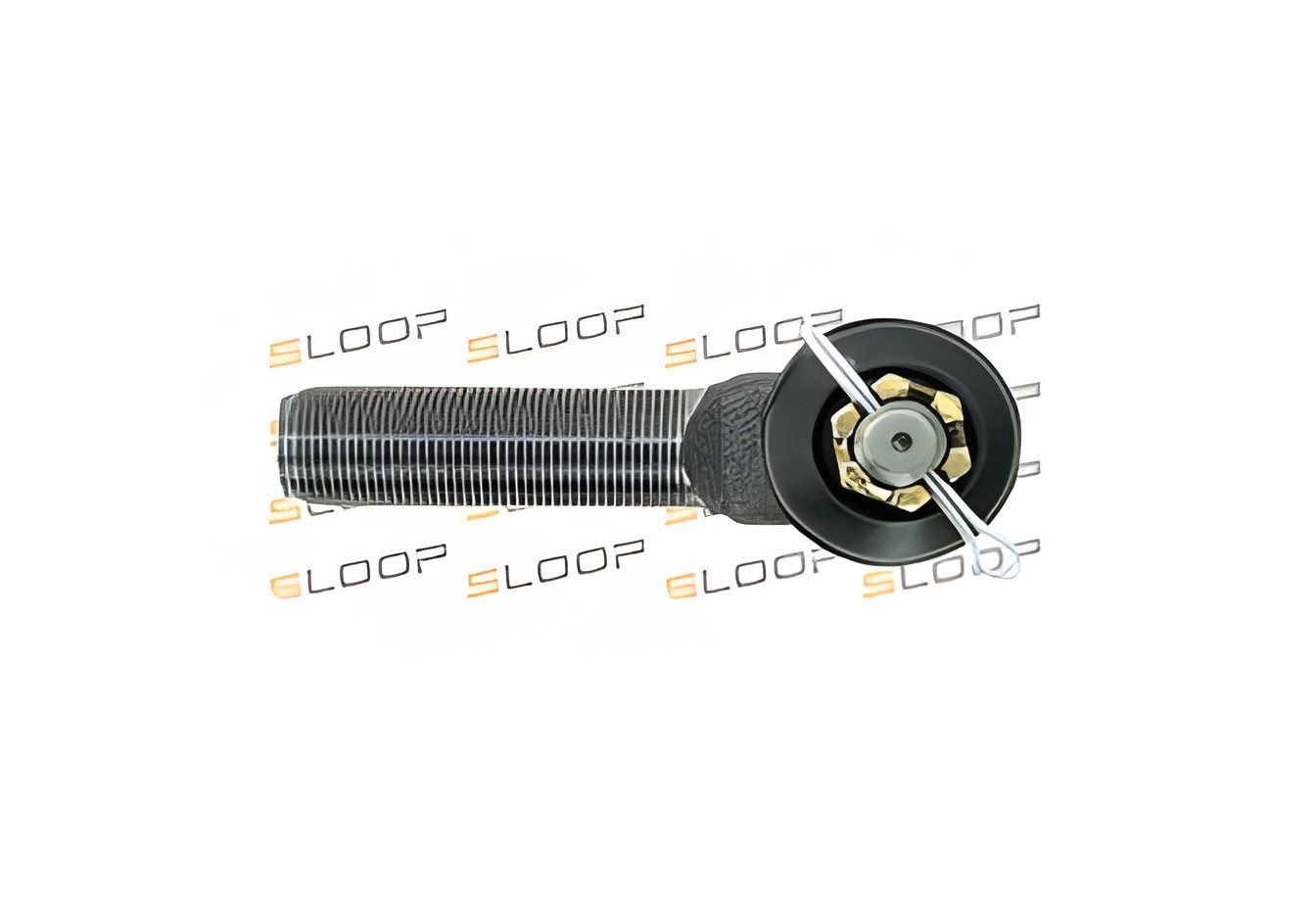

FTR4841
Rotule axiale
En un coup d'œil
- Numéro OE
- FTR4841
- Pièce
- Rotule axiale
- Application
- 1990 Toyota Land Cruiser / 1990 Toyota Land Cruiser R / 1997 Toyota Land Cruiser Driver Side
- Disponibilité
- Fabrication sur commande / 1,000 pcs qté min. / 90–120 days
Spécifications techniques
- Manufacturer
- SLOOP
- Other names
- Rotule de direction extérieure
- Position
- Côté conducteur
Tableau de croisement OE
| Marque OEM | Numéros de référence |
|---|---|
| 555 SANKEI | |
| A.B.S. | |
| AISIN | |
| Ashika | |
| ASVA | |
| BIRTH | |
| Blue Print | |
| BORG & BECK | |
| CORTECO | |
| CTR | |
| DAYCO | |
| DELPHI | |
| FAG | |
| FAI | |
| Febi | |
| GMB | |
| HERTH+BUSS | |
| JAPANPARTS | |
| JAPKO | |
| JIKIU | |
| KAVO PARTS | |
| Lemforder | |
| LYNXauto | |
| MAGNETI MARELLI | |
| Mando | |
| MASUMA | |
| MOOG | |
| NPS | |
| OCAP | |
| Optimal | |
| PATRON | |
| QH | |
| RIDEX | |
| SAT | |
| Sidem | |
| SKF | |
| SPIDAN | |
| STELLOX | |
| SWAG | |
| TALOSA | |
| TEKNOROT | |
| TOYOTA | |
| Triscan | |
| ZEKKERT | |
| SLOOP ← notre réf. | FTR4841SLSE-0077 |
Compatibilité véhicule
| Année | Constructeur | Version | Position de montage |
|---|---|---|---|
| 1990 | Toyota | Land Cruiser | — |
| 1990 | Toyota | Land Cruiser | R |
| 1997 | Toyota | Land Cruiser | Driver Side |
À propos des Tie Rod Ends — fonctionnement, symptômes et questions fréquentes
La rotule axiale (ou rotule de direction) est la liaison rotulée la plus externe de la direction — la pièce d'usure qui transmet le mouvement de braquage depuis la crémaillère (ou la barre d'accouplement centrale) jusqu'au fusée de direction de chaque roue avant. Toute direction, qu'elle soit à crémaillère moderne ou à parallélogramme, est équipée de rotules axiales ; elles figurent parmi les pièces de direction les plus couramment remplacées sur le marché de la rechange mondiale.
Également connue sous les noms : rotule extérieure de direction, track rod end (terminologie UK/UE), TRE.
Fonctionnement
Conversion du mouvement latéral en mouvement angulaire
La crémaillère se déplace latéralement en translation rectiligne. La rotule axiale convertit ce mouvement de poussée latérale en mouvement angulaire qui fait pivoter le fusée de direction autour de son axe, braquant ainsi la roue.
Réglage du parallélisme
Le manchon fileté entre la rotule axiale intérieure et la rotule axiale extérieure constitue l'élément de réglage du parallélisme avant — en le tournant, on allonge ou raccourcit la biellette, ce qui ouvre ou ferme le parallélisme. Tous les réglages de parallélisme en géométrie s'effectuent à ce niveau.
Articulation en débattement de suspension
La rotule sphérique intégrée à la rotule axiale permet au fusée de monter et descendre avec la suspension tout en transmettant le braquage — sans elle, la direction se bloquerait dans les bosses.
Structure et construction
Corps forgé en acier avec pivot à rotule sphérique interne, surface de frottement graissée protégée par un soufflet caoutchouc ou polyuréthane. Le pivot est fileté conique avec un écrou crénelé et une goupille fendue (ou un écrou autofreiné) pour l'encliquetage dans le fusée de direction. Le sens de filetage du manchon est opposé entre les côtés gauche et droit sur la plupart des véhicules, permettant le réglage du parallélisme sans désaccoupler la rotule.
Signes courants de défaillance
- Claquement sur les chocs ou en braquant. Rotule sphérique usée claquant dans son logement. Souvent le plus audible lors des manœuvres lentes en parking.
- Direction vague / flottante. Jeu excessif au volant avant que les roues avant réagissent — l'effort est absorbé par la rotule usée.
- Usure sur le bord intérieur des pneus. Le parallélisme dérive vers le toe-out à mesure que la rotule usée laisse la roue s'écarter, gommant le flanc intérieur du pneu.
- Volant décentré après géométrie. Une rotule usée ne peut pas maintenir le réglage du parallélisme sous charge ; la géométrie «dérive» en quelques jours ou semaines.
Questions fréquentes sur les Tie Rod Ends
À quelle fréquence faut-il remplacer les rotules axiales ?
Il n'y a pas d'intervalle fixe — elles sont remplacées à l'usure. La durée de vie typique est de 100 000 à 150 000 km sur route asphaltée, moins sur routes dégradées ou salées. Vérifier à chaque révision : roue soulevée du sol, une rotule en bon état ne présente aucun jeu perceptible quand on secoue le pneu latéralement.
Peut-on rouler avec une rotule axiale usée ?
Sur de courtes distances à basse vitesse, oui. Une rotule axiale qui casse complètement entraîne la perte totale de la direction sur cette roue — la roue part en roue libre et le véhicule devient incontrôlable. Remplacer rapidement dès qu'un claquement ou un jeu visible est détecté.
Les rotules axiales se remplacent-elles toujours par paires ?
Pas nécessairement — gauche et droite sont généralement vendues séparément avec des biellettes à filetages opposés. Cependant, remplacer les deux côtés en même temps est la bonne pratique dès lors qu'un côté est usé, l'autre atteignant généralement sa limite de durée de vie dans un délai similaire.
Une géométrie est-elle obligatoire après le remplacement ?
Oui. Le parallélisme est établi au niveau du manchon de biellette, et tout démontage de la rotule le modifie. Se rendre directement sur un banc de géométrie après le remplacement.
Pièces associées
Questions fréquentes
S'agit-il d'une pièce d'origine TOYOTA ?
Non. Il s'agit d'une pièce de rechange aftermarket fabriquée par SLOOP, conçue pour répondre aux spécifications d'origine. La référence OE FTR4841 est citée uniquement pour identifier la compatibilité véhicule — elle n'implique aucune licence, approbation ou affiliation avec quelque constructeur que ce soit.
Comment confirmer que cette pièce correspond à la référence OE FTR4841 ?
Vérification en forme, ajustement et fonction par rapport à la spécification OEM. Les rapports de contrôle matière et les plans cotés sont transmis avec chaque devis. Pour les commandes importantes, nous produisons une pièce de pré-série à titre de qualification pour votre équipe contrôle qualité, avant lancement de la production principale.
Quelles certifications et normes qualité détenez-vous ?
Management de la qualité ISO 9001:2015, plus conformité REACH/RoHS pour le marché européen. Les rapports de contrôle matière et la documentation PPAP sont disponibles sur demande pour les acheteurs de premier rang. Les certificats accompagnent la première expédition de chaque nouvelle référence.
Proposez-vous des échantillons ?
Pas d'échantillons gratuits. Votre première commande tient lieu de lot de qualification. Nous bloquons la production jusqu'à votre confirmation visuelle et dimensionnelle sur le premier carton. En cas de non-conformité, nous refabriquons à nos frais.
Conditions de paiement ?
100 % virement T/T avant lancement de production. USD uniquement. Les coordonnées bancaires et la facture pro forma vous sont transmises dès acceptation du devis. Pas de crédit, pas de lettre de crédit pour la première commande.
Délais et expédition ?
Références en stock : expédition sous 15–30 days après paiement confirmé. Références sur commande : 90–120 days après paiement confirmé. Fret maritime depuis le port de Taiwan : 25 à 40 jours selon la destination (voie la plus courante). Fret aérien disponible sur demande pour les commandes urgentes. Devis possible en FOB Taiwan ou DDP entrepôt client.
Que faire si j'ai besoin d'une pièce absente de votre catalogue ?
Déposez votre demande complète sur la page devis. Nous identifions toutes les références que nous produisons et signalons les autres pour notre feuille de route de fabrication. Les demandes agrégées orientent directement nos prochains lancements de production.
